動態圖分析柔性擺線轉子泵
柔性擺線轉子泵是一種真空吸液、擠壓排液的容積泵。柔性擺線轉子泵設計的巧妙之處在于無論電機正轉、反轉，泵的吸油和排油方向不變，仍然是下腔吸油，上腔排油。
擺線轉子泵因其內、外轉子中心接近重合，故結構比較緊湊；又因內、外轉子同向旋轉，每轉嚙合齒數少，且轉子齒間的每個油腔在工作循環過程中相互重疊，因此運轉平穩、脈動小、噪聲低;另因軸向進油，不易產生“氣穴”、容積效率較高等諸多優點而被廣泛用作中、小型四沖程內燃機潤滑油泵。
結構

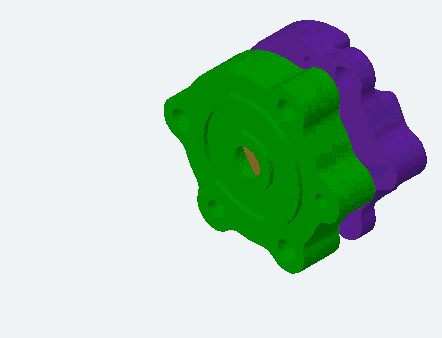

系列柔性擺線轉子泵主要由內齒轉子、外齒轉子、泵體和防爆電動機等部件組成。
內外齒轉子在嚙合過程中產生二次嚙合作用，自動形成幾個獨立的封閉空間，內齒轉子和外齒轉子的嚙合旋轉，各空間的容積發生變化，這種容積變化將液體吸入和排出各個空間，隨著內外齒轉子的不斷旋轉，液體不斷吸入和排出泵體，便形成泵的吸排液體作用。
柔性擺線轉子泵集齒輪泵與葉片泵優點于一身比同類容積泵的效率提高10%以上。
