凸輪轉子泵壓力及轉子泵過壓保護功能
瀏覽次數：1072
|
發布日期：2020-08-07
過壓保護也叫過電壓保護，通常是指：被保護線路電壓超過預定的最大值時，使電源斷開或使受控設備電壓降低的一種保護方式。GROUNTON廣騰機械設備的過壓保護功能的見解如下：常規轉子泵在工作的過程中，若發生出口節流受阻，會使轉子泵背壓升高，嚴重時會超過泵體或者管路承受極限，轉子泵輸出壓力也會快速升高，對泵體或者管路造成損壞；為了避免上述潛在危險，目前大多數采用在轉子泵的出口上安裝泄流閥，有了過壓保護器的保護，我們在使用用電設備時，就會更加安全。
廣騰轉子泵技術特征：
一、轉子泵端蓋過壓保護裝置，其特征在于，下所述裝置包括：
二、根據權利要求1所述的轉子泵端蓋過壓保護裝置，其特征在于，所述耐磨板中設置有導流孔。
優點：自動壓力調節保護泵免于故障和機械問題。
工作原理：
排氣填料的“彈簧”和“活塞”通常向泵與液體接觸的部分發送壓力。
當泵內部（或與液體接觸的部分）的壓力高于彈簧施加的壓力時，壓力差會從與液體接觸的部分沿相反的方向向上推動排氣的填料。這會導致液體通過旁路A和B反向流動，從而抑制了泵內部的壓力增加（與液體接觸的部分），可以有效的防止轉子泵過壓產生的系列問題。

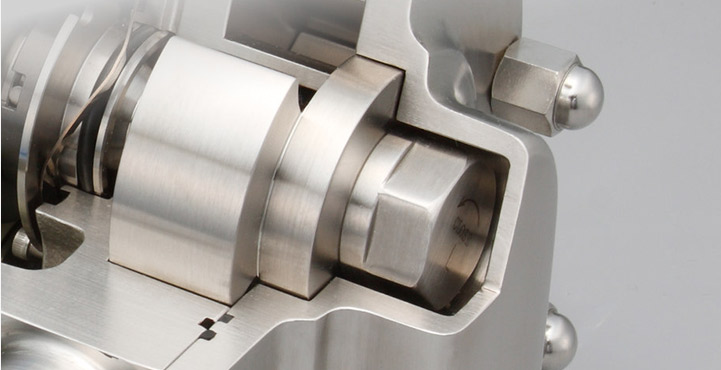

通風蓋包括調整螺栓、鎖緊螺母、蓋型螺母、彈簧固定器、螺旋彈簧、引導襯套、活塞、活塞O型圈、排氣填料、套管蓋。
廣騰轉子泵技術總結
本實用新型涉及先進制造技術領域，尤其涉及一種轉子泵端蓋過壓保護裝置。轉子泵過壓保護功能：在轉子泵上設置有承壓塊，位于承壓塊兩端均設置有一個連接塊，且兩連接塊之間設置有與承壓塊平行的蓋板；裝置還包括有彈簧定位套，該彈簧定位套貫穿蓋板延伸至承壓塊中，彈簧定位套的部分表面還包裹有調節套，調節套的尾端通過端蓋密封；其中，位于彈簧定位套和調節套中設置有彈簧，彈簧固定設置有限位板，限位板與貫穿端蓋設置的調節螺釘連接。本實用新型轉子泵端蓋過壓保護裝置通過彈簧預緊力可調，活動調節承壓塊壓力，可以保護泵出口壓力在設定范圍內不發生超壓現象，保護泵體和管線。
廣騰轉子泵技術特征：
一、轉子泵端蓋過壓保護裝置，其特征在于，下所述裝置包括：
轉子泵，所述轉子泵上設置有具有耐磨板，所述耐磨板連接設置有承壓塊，位于所述承壓塊兩端均設置有一個連接塊，且兩連接塊之間設置有與所述承壓塊平行的蓋板；
所述裝置還包括有彈簧定位套，該彈簧定位套貫穿所述蓋板延伸至所述承壓塊中，
所述彈簧定位套的部分表面還包裹有調節套，調節套的尾端通過端蓋密封；
其中，位于所述彈簧定位套和所述調節套中設置有彈簧，所述彈簧固定設置有限位板，所述限位板與貫穿端蓋設置的調節螺釘連接。二、根據權利要求1所述的轉子泵端蓋過壓保護裝置，其特征在于，所述耐磨板中設置有導流孔。
三、根據權利要求1所述的轉子泵端蓋過壓保護裝置，其特征在于，所述彈簧定位套的部分表面與所述調節套之間還設置有連接套。
GROUNTON廣騰機械設備制造轉子泵
優點：自動壓力調節保護泵免于故障和機械問題。
工作原理：
排氣填料的“彈簧”和“活塞”通常向泵與液體接觸的部分發送壓力。
當泵內部（或與液體接觸的部分）的壓力高于彈簧施加的壓力時，壓力差會從與液體接觸的部分沿相反的方向向上推動排氣的填料。這會導致液體通過旁路A和B反向流動，從而抑制了泵內部的壓力增加（與液體接觸的部分），可以有效的防止轉子泵過壓產生的系列問題。
通風蓋包括調整螺栓、鎖緊螺母、蓋型螺母、彈簧固定器、螺旋彈簧、引導襯套、活塞、活塞O型圈、排氣填料、套管蓋。
廣騰轉子泵技術總結
本實用新型涉及先進制造技術領域，尤其涉及一種轉子泵端蓋過壓保護裝置。轉子泵過壓保護功能：在轉子泵上設置有承壓塊，位于承壓塊兩端均設置有一個連接塊，且兩連接塊之間設置有與承壓塊平行的蓋板；裝置還包括有彈簧定位套，該彈簧定位套貫穿蓋板延伸至承壓塊中，彈簧定位套的部分表面還包裹有調節套，調節套的尾端通過端蓋密封；其中，位于彈簧定位套和調節套中設置有彈簧，彈簧固定設置有限位板，限位板與貫穿端蓋設置的調節螺釘連接。本實用新型轉子泵端蓋過壓保護裝置通過彈簧預緊力可調，活動調節承壓塊壓力，可以保護泵出口壓力在設定范圍內不發生超壓現象，保護泵體和管線。
